小量程不銹鋼稱重模塊

2013-10-28 17:20:02

暫無圖片。

詳細介紹

小量程不銹鋼稱重模塊20KG-300KG

特點:

　　采用不銹鋼焊接密封傳感器,防護等級IP68可在各種惡劣環境下作用.
　　球形連接件,始終保持模塊的垂直稱重狀態
　　支撐螺栓,防止設備傾覆
　　安裝簡單,快速
　　維護方便,節約停機維護時間
　　適用于化工,醫藥,食品等行業的中小容量反應釜的配料稱重控制．

技術指標:

傳感器		MB
額定容量	kg	20,50,100,200,300
靈敏度	mV/V	2±0.002
不重復性	%R.O.	≤0.01
滯后	%R.O.	≤±0.02
非線性	%R.O.	≤±0.02
蠕變(30分鐘)	%R.O.	≤±0.02
零點輸出	%R.O.	≤±1
溫度補償范圍	℃	-10～+40
工作溫度范圍	℃	-20～+65
靈敏度溫度系數	%load/℃	≤±0.002
零點溫度系數	%R.O./℃	≤±0.002
輸入阻抗	Ω	387±4
輸出阻抗	Ω	350±1
絕緣電阻	MΩ	5000(直流50V)
建議激勵電壓	V(DC/AC)	5～15
最大激勵電壓	V(DC/AC)	20
安全過載	%R.C.	150
極限過載	%R.C.	300
防護等級		IP68
電纜長度	m	3

小量程稱重模塊

中量程靜載稱重模塊

稱重模塊是對于各種容器料位控制，配料的最可靠的方法，安裝方便，易于改造，精度高，具有無可比擬的競爭力。

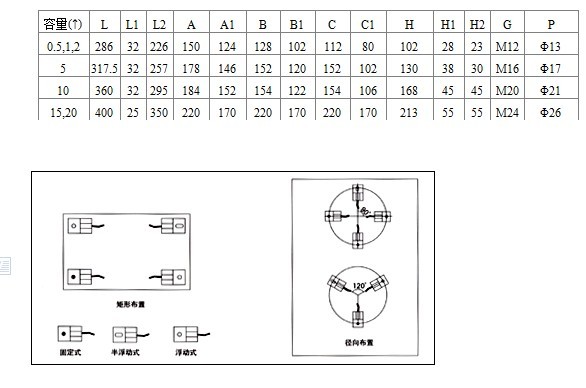

FW靜載稱重模塊500KG-20T

技術指標:

			特點: 　　使用優質傳感器,稱量精度高　　結構獨特,可方便地安裝在各種槽罐上　　三種頂板結構(固定式、半浮動式、浮動式)可以消除槽罐因熱漲冷縮帶來的稱量誤差。　　支撐螺栓，防止設備傾覆　　優質合金鋼,表面鍍鎳. 　　安裝簡單,快速. 　　維護方便,節約停機維護時間　　適用于槽罐的配料過程稱重控制。
傳感器		BB
額定容量	↑	0.5,1,2,3
靈敏度	mV/V	2±0.002
不重復性	%R.O.	≤0.01
滯后	%R.O.	≤±0.02
非線性	%R.O.	≤±0.02
蠕變(30分鐘)	%R.O.	≤±0.02
零點輸出	%R.O.	≤±1
溫度補償范圍	℃	-10～+40
工作溫度范圍	℃	-20～+60
靈敏度溫度系數	%load/℃	≤±0.002
零點溫度系數	%R.O./℃	≤±0.002
輸入阻抗	Ω	381±4
輸出阻抗	Ω	350±1
絕緣電阻	MΩ	≥5000(直流50V)
建議激勵電壓	V(DC/AC)	5～15
最大激勵電壓	V(DC/AC)	20
安全過載	%R.C.	150
極限過載	%R.C.	300
防護等級		IP67
電纜長度	m	4

動載大量程稱重模塊

　　稱重模塊是對于各種容器料位控制，配料的最可靠的方法，安裝方便，易于改造，精度高，具有無可比擬的競爭力。

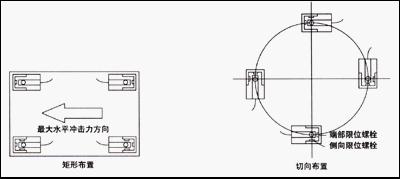

動載稱重模塊500KG-20T

特點, :

　　作用優行質傳感器,稱量精度高.
　　自穩定承壓頭設計,始終保持正確的加載位置,稱量重復性好.
　　配備可調式水平限位螺栓
　　配備對位工具,保證模塊正確的工作位置.
　　優質合金鋼,表面鍍鎳.
　　安裝簡單,快速.
　　維護方便,節約停機維護時間
　　適用于如輸送滾道秤等有水平沖擊力場合的稱重和過程稱重控制.

傳感器		LTB
額定容量	↑	0.5,1,2,3，5,10,20
靈敏度	mV/V	2±0.002
不重復性	%R.O.	≤0.01
滯后	%R.O.	≤±0.02
非線性	%R.O.	≤±0.02
蠕變(30分鐘)	%R.O.	≤±0.02
零點輸出	%R.O.	≤±1
溫度補償范圍	℃	-10～+40
工作溫度范圍	℃	-20～+60
靈敏度溫度系數	%load/℃	≤±0.002
零點溫度系數	%R.O./℃	≤±0.002
輸入阻抗	Ω	381±4
輸出阻抗	Ω	350±1
絕緣電阻	MΩ	≥5000(直流50V)
建議激勵電壓	V(DC/AC)	5～15
最大激勵電壓	V(DC/AC)	20
安全過載	%R.C.	150
極限過載	%R.C.	300
防護等級		IP67
電纜長度	m	4

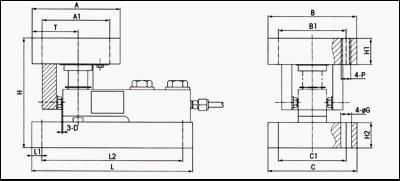

容量(↑)	L	L1	L2	A	A1	B	B1	C	C1	H	H1	H2	T	P	ΦG	D
0.5,1,2	286	32	226	150	124	128	102	112	80	106.9	28	23	96	M12	13	1.6
5	317.5	32	257	178	146	152	120	152	102	146.2	38	30	96	M16	17	1.6
10	360	32	295	184	152	154	122	154	106	215.7	45	45	105	M20	21	3
15,20	400	25	350	220	170	220	170	220	170	255.7	55	55	115	M24	26	3
